注塑機結構分析及其工作原理

更新日期：2019-03-02 11:00:54

一、注塑機的工作原理 

注塑成型機簡稱注塑機。 

注塑成型是利用塑料的熱物理性質，把物料從料鬥加入料筒中，料筒外由加熱圈加熱，使物料熔融，在料筒內裝有在外動力馬達作用下驅動旋轉的螺杆，物料在螺杆的作用下，沿著螺槽向前輸送並壓實，物料在外加熱和螺杆剪切的雙重作用下逐漸地塑化，熔融和均（jun1）化，當螺杆旋轉時，物料在螺槽摩擦力及剪切力的作用下，把已熔融的物料推到螺杆的頭部，與此同時，螺杆在物料的反作用下後退，使螺杆頭部形成儲料空間，完成塑化過程，然後，螺杆在注射油缸的活塞推力的作用下，以高速、高壓，將儲料室內的熔融料通過噴嘴注射到模具的型腔中，型腔中的熔料經過保壓、冷卻、固化定型後，模具在合模機構的作用下，開啟模具，並通過頂出裝置把定型好的製品從模具頂出落下。

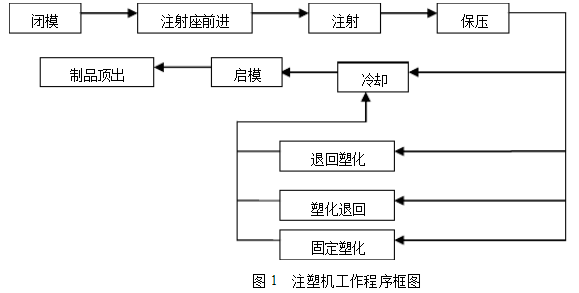

二、注塑機的分類 

按合模部件與注射部件配置的型式有臥式、立式、角式三種 

 （1）臥式注塑機：臥式注塑機是很常用的類型。其特點是注射總成的中心線與合模總成的中心線同心或一致，並平行於安裝地麵。它的優點是重心低、工作平穩、模具安裝、操作及維修均較方便，模具開檔大，占用空間高度小；但占地麵積大，大、中、小型機均有廣泛應用。 

（2）立式注塑機：其特點是合模裝置與注射裝置的軸線呈一線排列而且與地麵垂直。具有占地麵積小，模具裝拆方便，嵌件安裝容易，自料鬥落入物料能較均勻地進行塑化，易實現自動化及多台機自動線管理等優點。缺點是頂出製品不易自動脫落，常需人工或其它方法取出，不易實現全自動化操作和大型製品注射；機身高，加料、維修不便。 

（3）角式注塑機：注射裝置和合模裝置的軸線互成垂直排列。根據注射總成中心線與安裝基麵的相對位置有臥立式、立臥式、平臥式之分：①臥立式，注射總成線與基麵平行，而合模總成中心線與基麵垂直；②立臥式，注射總成中心線與基麵垂直，而合模總成中心線與基麵平行。角式注射機的優點是兼備有臥式與立式注射機的優點，特別適用於開設側澆口非對稱幾何形狀製品的模具。

三、注塑機的組成結構分析 

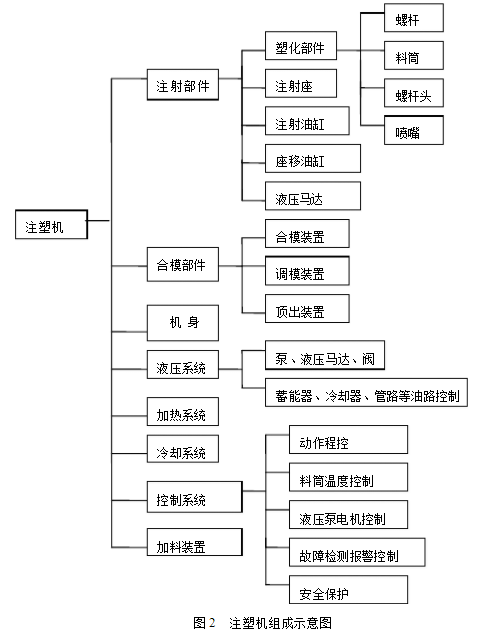

注塑機根據注射成型工藝要求是一個機電一體化很強的機種，主要由注射部件、合模 部件、機身、液壓係統、加熱係統、控製係統、加料裝置等組成。如圖2所示。

（一）注塑部件的典型結構  

1．注射部件的組成  目前，常見的注塑裝置有單缸形式和雙缸形式，我廠注塑機都是雙缸形式的，並且都是通過液壓馬達直接驅動螺杆注塑。因不同的廠家、不同型號的機台其組成也不完全相同，下麵就對我廠用的機台作具體分析。 

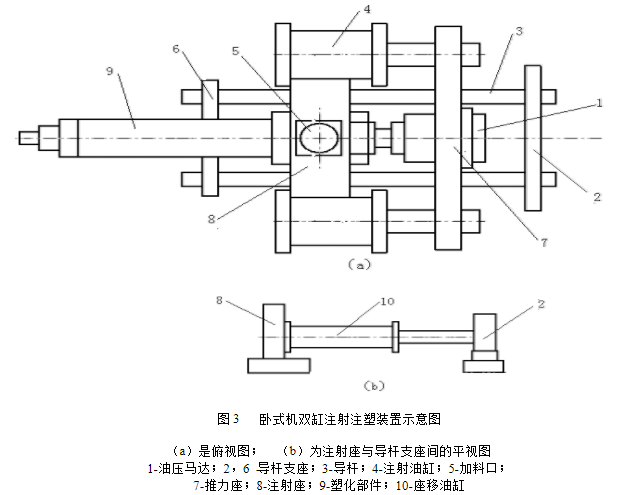

立式機和臥式機注塑裝置的組成圖分別如圖3和圖4。 

工作原理是：預塑時，在塑化部件中的螺杆通過液壓馬達驅動主軸旋轉，主軸一端與螺杆鍵連接，另一端與液壓馬達鍵連接，螺杆旋轉時，物料塑化並將塑化好的熔料推到料筒前端的儲料室中，與此同時，螺杆在物料的反作用下後退，並通過推力軸承使推力座後退，通過螺母拉動活塞杆直線後退，完成計量，注射時，注射油缸的杆腔進油通過軸承推動活塞杆完成動作，活塞的杆腔進油推動活塞杆及螺杆完成注射動作。
